- 두꺼운 유리와 강한 두 개의 전극 지지대가 버티고 있는 6C33C-B 진공관은 하이파이 앰프용이 아니었습니다. 실제로는 MIG-25 전투기의 전원 공급 장치에 사용되던 것입니다.
- 이 진공관은 높은 상호 컨덕턴스와 전류, 매우 낮은 임피던스로 인해 3극관 파워앰프로 제작되는데 최고의 대안이 되었습니다.
- 아음오디오는 러시아의 뿔 달린 이 진공관을 채택하여 출력트랜스가 없는 OTL SEPP 파워앰프를 제작하였습니다.
- 진공관식 SEPP OTL 앰프설계의 최대 난제는 상하부 출력관의 증폭도가 다른 것입니다. 증폭도가 다르면 출력단의 평형이 깨져, 스피커 중성점 전위가 ‘0’이 되지 않습니다. 전위가 ‘0’보다 높으면, 낮은 신호에도 스피커 코일이 손상될 위험이 있습니다. 그러므로 출력관 상하부 상쇄회로의 평형을 유지하는 것은 오디오 시스템을 안정적으로 동작시키기 위해 매우 중요한 요소입니다.
- ESSE2-LE 모노블럭 파워앰프는 디지털 보호회로를 채용해 스피커를 과입력과 출력관의 불평형 상태로부터 보호합니다.
| Description | Specification |
|---|---|
| 출력 | 37 W/Ch. : 3극관 SEPP 결선 ● 1kHz 구형파 인가 ● Non-clipping 조건 ● 8Ω 스피커 접속 시 |
| 주파수 범위 | 20Hz to 20kHz (구형파 시험) |
| 사용 진공관 | 12AX7 x 1, 12BH7 x 2, 6C33C-B x 2, 12BY7 x 2 * 모노 채널 |
| 왜율 | 1 % max. |
| 최대 입력 감도 | 1Vp-p |
| 크기 | 350x350x260 mm (W x D x H) * 모노채널 |
| 무게 | 15 kg Approx. * 모노채널 |
Detailed information
- 디지털 보호 및 제어 회로

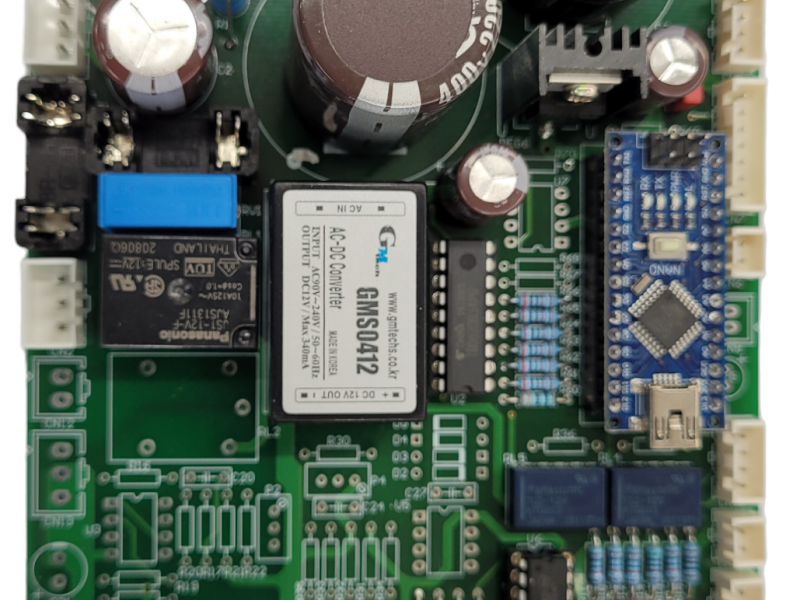

32비트 마이컴을 이용한 고감도 스피커 보호회로는, 앰프에 이상이 있으면, 스피커에 큰 전류가 흐르지 못하도록 한다. 디지털 제어회로는 신호경로와 완전 격리되도록 설계하여 어떠한 경우에도 증폭기 부위로 잡음이 넘어가지 않도록 설계, 제작하고 있다.
- 마이컴 보호 및 제어회로의 주요 기능
- 스피커 보호회로는 진공관의 상쇄회로를 감시하여, 상하 출력관의 밸런스가 깨져 스피커 측 중성점의 전위가 일정 수준 이상 벗어나면 출력을 차단해 스피커의 오작동을 방지한다.
- 전원 투입 시 90초 지연회로가 작동한다. 90초 동안의 지연회로를 작동시키는 이유는 진공관 플레이트의 전압을 차단하여 관의 수명이 단축되는 것을 방지하기 위해서이다.
- 최적 오토 바이어스 회로가 적용된다. 진공관 바이어스 기판 상에 위치한 바이어스 선택 스위치가 최적 모드로 설정되면, 진공관 교체 시에도 바이어스를 조정할 걱정이 없어진다. 바이어스를 제대로 맞춰야 최상의 증폭효율과 음질을 얻을 수 있다.
- 고정 바이어스 모드로 선택스위치를 맞추면 진공관을 부분 교체 했을때 수동으로 바이어스를 조정해 기기의 안정 작동이 되도록 한다. 수동 바이어스 조정을 위한 측정 단자와 가변 저항은 파워앰프 뒷부분에 설치되어 있다.
- 리모트 On/Off 컨트롤 기능을 적용하여, 프리앰프와 링크를 통해 리모컨으로 앰프를 켜고 끌 수 있도록 한다. 리모트 컨트롤은 파워앰프와 프리앰프 간에 링크 케이블이 연결되어 있을 때 가능하다.
- 두 대의 냉각팬은 마이컴으로 제어된다. 팬이 속도는 앰프 내부의 온도에 따라 가변된다. 정상 운전 중 팬의 소음 수준은 무시할 정도로 낮으므로 음악 감상에 방해가 되지 않는다.

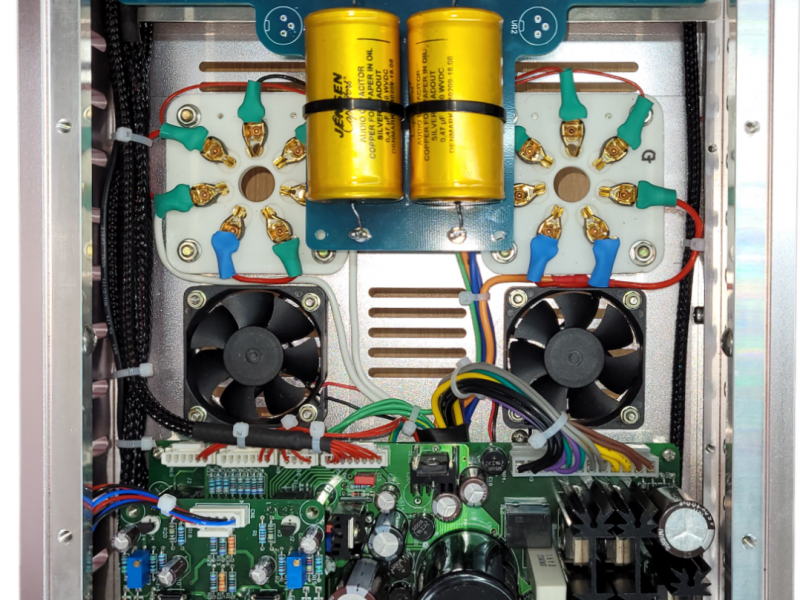

- 고품위 부품의 사용
이 앰프는 고품위의 저항 및 커플링 캐패시터를 증폭기 부위에 사용하고 있어 최고의 음질을 뽑아낼 수 있도록 하였다. 또한 디지털 회로의 잡음 유입을 차단하기 위한 부품 배치로, 신호 대 잡음비가 매우 높다. 이 같은 낮은 잡음률은 증폭기 회로에 채용된 하드와이어링 배선을 통해 얻어진다. 젠센 오일 커플링 콘덴서와 1% 미만의 오차율를 갖는 저항을 사용한 증폭 회로는 더 이상의 부품 업그레이드가 필요 없는 수준으로, 높은 가격으로 인해 상용 하이엔드 앰프에서도 사용하기 어려운 것이다.
